كيف يمكنك إقران جهاز الإرسال والاستقبال الكهربائي؟

تعمل الترقية من قلادة مربوطة إلى نظام لاسلكي على تحسين سلامة المشغل وإمكانية التنقل على أرضية المصنع. ومع ذلك، فإن الاقتران أو الأسلاك غير الصحيحة يؤدي إلى مخاطر تشغيلية شديدة. لا يمكنك تحمل الأخطاء الكهربائية في بيئات الرفع عالية السعة.

سواء كنت تقوم بتعديل ونش قديم أو استبدال وحدة تحكم معطلة، نادرًا ما يكون الاقتران مجرد مزامنة رقمية بسيطة. يتطلب الأمر دمج جهاز الاستقبال الجديد بعمق في الموصلات المغناطيسية للرافعة. يجب عليك أيضًا مطابقة ترددات الراديو المحددة بدقة لمنع تقاطع الإشارة الخطير.

يشرح هذا الدليل متطلبات الأسلاك المادية اللازمة للتثبيت الآمن. نقوم بتفصيل عملية اقتران التردد الرقمي التي يستخدمها متخصصو الصناعة. سوف تتعلم أيضًا معايير السلامة المطلوبة لتقييم وتنفيذ حل من الدرجة الصناعية بشكل فعال.

الوجبات السريعة الرئيسية

• يتضمن الاقتران مرحلتين متميزتين: توصيل جهاز الاستقبال فعليًا بمرحلات محرك الرافعة ومزامنة تردد التردد اللاسلكي للمرسل رقميًا.

• لا تتجاوز أجهزة السلامة الموجودة؛ تأكد من أن وظيفة التوقف عن بعد في حالات الطوارئ ومفاتيح الحد المادي تظل جاهزة للعمل بكامل طاقتها بعد التثبيت.

• عند تقييم جهاز استقبال جهاز إرسال التحكم عن بعد للرافعة الكهربائية، قم بإعطاء الأولوية لتوافق الجهد وتقييمات IP الصناعية وخيارات القنوات المخصصة لمنع تداخل الإشارات المتقاطعة.

فهم بنية وحدة تحكم الرفع اللاسلكية

غالبًا ما يخلط المشترون بين أجهزة التحكم عن بعد الاستهلاكية القياسية وأنظمة الرفع الصناعية. يتطلب الإعداد الآمن بنية صناعية محددة لمنع الحركات غير المرغوب فيها. تستخدم الأجهزة الإلكترونية الاستهلاكية إشارات بسيطة واسعة النطاق. تتطلب الآلات الثقيلة الصناعية اتصالات لاسلكية مشفرة من نقطة إلى نقطة. تعتمد الحقيقية وحدة التحكم في الرفع اللاسلكية على مكونات داخلية قوية مصممة خصيصًا للبيئات الخطرة.

تكشف مناقشة الوحدة التي تواجه المشغل عن أهميتها الحاسمة. يتطلب جهاز الإرسال مصدر طاقة محليًا، عادةً من بطاريات صناعية. يحتوي على أزرار توجيه محمية بشكل كبير. والأهم من ذلك، أنه يتميز بمفتاح النشط على شكل فطر إيقاف الطوارئ . يعد هذا المفتاح بمثابة تجاوز السلامة النهائي للمشغل.

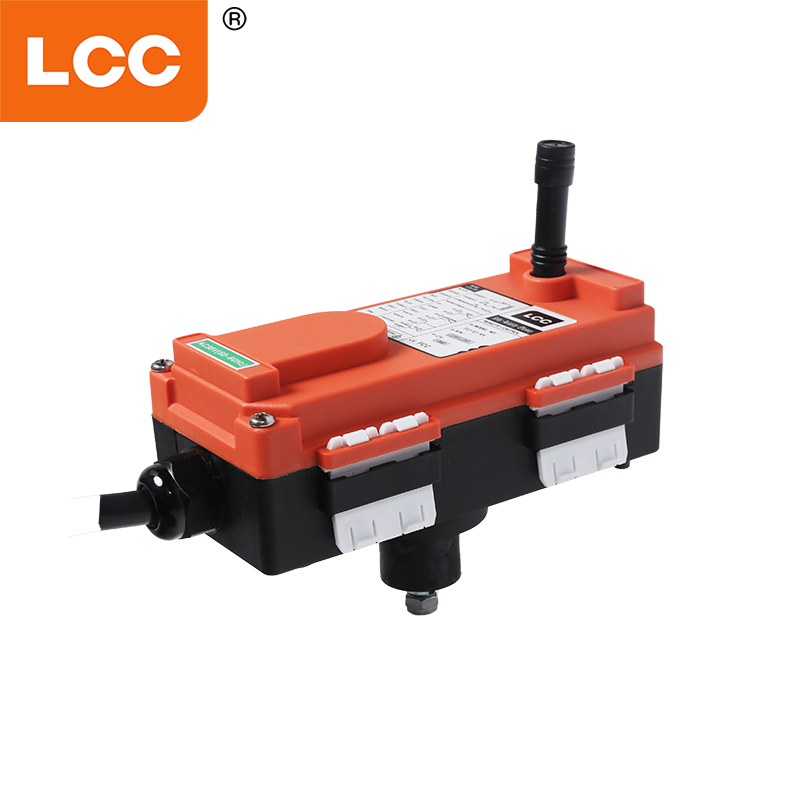

يعمل جهاز الاستقبال كجسر حيوي بين المدخلات البشرية والمخرجات الميكانيكية. يمكنك تركيب هذه الوحدة الأساسية مباشرة على هيكل الرافعة. يتلقى إشارة الترددات اللاسلكية المحلية. وبعد ذلك، يقوم بترجمة هذه الإشارة إلى نقرات ترحيل فعلية. ترسل عمليات إغلاق التتابع الداخلي هذه جهدًا للتحكم لقيادة الموصلات المغناطيسية شديدة التحمل للرافعة.

تستخدم الأنظمة الآمنة رموز تعريف فريدة لإدارة مزامنة التردد. يقوم المصنعون ببرمجة الملايين من مجموعات المعرفات الفريدة. إنهم يحققون ذلك عبر مفاتيح التبديل الفعلية أو تسلسلات الاقتران الرقمية المشفرة. يضمن بروتوكول الأمان الصارم هذا تشغيل جهاز تحكم عن بعد محدد لرافعة واحدة فقط. إنه يزيل تمامًا خطر الحديث المتبادل عندما تعمل رافعات متعددة داخل نفس المنشأة.

التثبيت المسبق: السلامة والامتثال والتحقق من المعدات

إن إضافة جهاز تحكم عن بعد لاسلكي إلى رافعة للخدمة الشاقة يمثل عملاً كهربائيًا عالي المخاطر. يجب عليك التعامل مع هذه المهمة على محمل الجد. تؤدي الأخطاء إلى سقوط الأحمال أو تلف المعدات أو إصابة الأفراد بجروح خطيرة.

تفرض إرشادات السلامة الفيدرالية والولائية إجراءات صارمة للتأمين/العلامة التجارية (LOTO). يجب عليك قطع كل الطاقة عند القاطع الرئيسي قبل فتح مبيت الرافعة. قم بتأمين صندوق الفصل باستخدام قفل شخصي. تحقق من نقص الجهد باستخدام مقياس رقمي متعدد. لا تثق أبدًا في الفحص البصري وحده.

يعد عدم تطابق متطلبات الطاقة من بين أكثر حالات فشل التثبيت شيوعًا. تعمل أجهزة الاستقبال على مدخلات جهد محددة. سوف يقوم جهاز استقبال 110 فولت متصل بدائرة تحكم 220 فولت بتدمير PCB الداخلي على الفور. على العكس من ذلك، فإن توفير 24 فولت تيار مستمر إلى جهاز استقبال تيار متردد 110 فولت يؤدي إلى تعطل كامل للوظيفة. تحقق دائمًا من جهد دائرة التحكم الموجودة قبل شراء أجهزتك.

تتضمن الأخطاء الكهربائية الشائعة في DIY حدًا لسلامة المفتاح. تجنب بشكل صريح مخططات الأسلاك التي تقترح عليك تجاوز مفاتيح الحد العلوي والسفلي المادية للرافعة. تمنع مفاتيح الحد هذه كتلة الخطاف من الاصطدام بالأسطوانة. يجب أن يكون جهاز الاستقبال اللاسلكي متسلسلاً بشكل مثالي داخل دائرة الأمان هذه.

الأخطاء الشائعة قبل التثبيت:

• بافتراض أن جهد المحرك الأساسي يتطابق مع جهد دائرة التحكم.

• الفشل في اختبار المقياس المتعدد على مصدر حي معروف قبل فحص الرافعة.

• طلب جهاز الاستقبال دون التحقق من متطلبات المرحلة الدقيقة للموصلات.

خطوة بخطوة: توصيل جهاز استقبال إرسال الرافعة

يتطلب توصيل صندوق الاستقبال الفعلي بالبنية التحتية للرافعة تنفيذًا منهجيًا. يجب عليك توجيه الأسلاك بشكل آمن لمنع الاحتكاك بالمكونات المعدنية المهتزة. يوفر المتميز جهاز استقبال إرسال الرافعة مخططًا تفصيليًا مطبوعًا مباشرة على غلافه.

رسم مخطط الأسلاك

يجب عليك أولاً تحديد أسلاك الطاقة الأساسية لصندوق الاستقبال. حدد موقع أطراف الإدخال الخطية (L) والمحايدة (N). توفر هذه الطاقة الثابتة للوحة الدائرة الداخلية لجهاز الاستقبال.

بعد ذلك، حدد أسلاك التحكم في الاتجاه. تتحكم هذه الأسلاك في الحركات الأولية لأعلى/لأسفل والحركات الثانوية شرق/غرب. يتوافق كل اتجاه مع مرحل داخلي محدد داخل صندوق الاستقبال.

وأخيرا، حدد موقع السلك المشترك (COM). يقوم السلك المشترك بتوصيل الطاقة عبر جميع ملفات الموصلات. عندما يغلق مرحل الاتجاه، فإنه يرسل هذا الجهد المشترك مباشرة إلى الموصل المختار.

مخطط محطة دائرة التحكم

الربط في الموصلات المغناطيسية

يجب عليك توصيل مخرجات اتجاه جهاز الاستقبال مباشرة بالملفات الأولية لموصلات الرافعة. تتميز هذه الملفات عادةً بعلامات طرفية A1 وA2. يقوم جهاز الاستقبال بتزويد الجهد الكهربائي إلى A1، مما يؤدي إلى إغلاق الموصل.

نحن ننصح بشدة باستخدام الحلقات السلكية المناسبة والكتل الطرفية الصناعية. تجنب لف الأسلاك العارية معًا تحت الشريط الكهربائي. تولد الرافعات اهتزازات تشغيلية هائلة. يتم فك الوصلات الملتوية بسرعة. تتسبب الأسلاك السائبة في حدوث انحناء كهربائي، واتصالات ملحومة، وحركات رافعة غير مطلوبة. قم بتجعيد الطويق المعدني على كل طرف من الأسلاك المقطوعة قبل إدخاله في أطراف الموصل.

عملية الاقتران الرقمي: مزامنة جهاز التحكم عن بعد للرافعة الكهربائية

يتم إنشاء اتصال التردد اللاسلكي الآمن بعد التحقق من قوة الأجهزة. تضمن مزامنة جهاز التحكم عن بعد للرافعة الكهربائية التحكم الحصري في آلية الرفع.

غالبًا ما تستخدم النماذج القديمة والقياسية تكوينات مفاتيح الغمس الفعلية. يجب عليك فتح الأغطية البلاستيكية لكل من الهاتف ووحدة الاستقبال. ستجد في الداخل كتلة صغيرة من مفاتيح التبديل الصغيرة. تمثل هذه رمزًا ثنائيًا مكونًا من 8 بت أو 12 بت. يجب عليك محاذاة المفاتيح الموجودة على الهاتف بشكل مثالي لتتناسب مع النمط الموجود داخل جهاز الاستقبال. في حالة عدم تطابق مفتاح واحد، يتجاهل النظام كافة الأوامر.

تتميز النماذج الصناعية الحديثة في كثير من الأحيان بتسلسلات الاقتران التلقائي الرقمي. وهذا يلغي الحاجة إلى فتح العبوات المغلقة.

1. قم بتشغيل صندوق الاستقبال الرئيسي.

2. اضغط مع الاستمرار على زر الإقران المخصص الموجود على جهاز الاستقبال PCB.

3. اضغط مع الاستمرار على أزرار اتجاهات محددة (على سبيل المثال، لأعلى وشرق) على جهاز الإرسال.

4. انتظر حتى يومض مؤشر LED باللون الأخضر، مما يؤكد نجاح مزامنة الذاكرة.

قم بتفويض مرحلة اختبار صارمة دون أي حمل متصل بالخطاف. تحقق من دقة الاتجاه بعناية. يؤدي الضغط على "لأعلى" إلى لف الكابل إلى الداخل. اختبر توقف الطوارئ فورًا أثناء الحركة القياسية. تأكد من أنه يقطع دائرة التحكم على الفور ويسقط فعليًا الموصلات المغناطيسية.

تقييم وحدة بديلة: ما الذي يدفع الأداء الموثوق؟

يتطلب اختيار النظام الذي ينجو من البيئات الصناعية القاسية إطارًا صارمًا لاتخاذ القرار. لا تعتمد قرارات الشراء على أسعار الاستحواذ الأولية فقط. يكلف غير الموثوق به جهاز استقبال جهاز إرسال التحكم عن بعد للرافعة الكهربائية الآلاف في وقت توقف المصنع.

قم بتقييم المتانة وتقييمات حماية الدخول (IP) بدقة. يجب عليك المطالبة بتصنيفات IP65 أو IP67 للتطبيقات الثقيلة. يجب أن يتحمل جهاز الاستقبال الغبار الخرساني المحمول بالهواء والرطوبة العالية والتقلبات الشديدة في درجة حرارة المنشأة. يضمن IP67 بقاء PCB الداخلي محميًا تمامًا حتى أثناء إجراءات الغسيل المكثفة.

ناقش سلامة الإشارة ونطاق التشغيل الواقعي. تعلن معظم وحدات الجودة عن نطاق 100 متر. ومع ذلك، فإن الهياكل المعدنية السميكة مثل الحزم I والأسقف الفولاذية تؤثر على موثوقية التردد اللاسلكي بشكل كبير. ابحث عن الأنظمة التي تتميز بتقنية UHF/VHF المتقدمة المضادة للتداخل. تقوم هذه الأنظمة بالبحث بنشاط عن القنوات النظيفة وترددات القفزات لتجنب المناطق الميتة.

تظل ميزات السلامة ذات أهمية قصوى. يجب أن يكون النظام المتوافق افتراضيًا في حالة آمنة من الفشل.

• فشل البطارية: يجب أن يرسل جهاز الإرسال أمرًا بالتوقف التلقائي فورًا قبل انقطاع الطاقة.

• فقدان الإشارة: يجب على مرحل المراقبة الداخلي لجهاز الاستقبال إسقاط جميع الموصلات إذا فقد الاتصال لأكثر من ثانية واحدة.

• تشويش الزر: يجب أن تنفصل الأزرار ذات الخطوات المزدوجة ميكانيكيًا إذا أجبرها الحطام على البقاء في وضع عالق.

استكشاف أخطاء الفشل الشائعة بعد التثبيت وإصلاحها

تتطلب معالجة المشكلات فورًا بعد الإعداد عقلية منطقية لاستكشاف الأخطاء وإصلاحها. لا تمزيق تسخير الأسلاك قبل الأوان. تشخيص الأعراض بشكل منهجي.

إذا نقر جهاز الاستقبال بصوت مسموع ولكن المحرك لا يعمل، فمن المحتمل أن تكون لديك مشكلة في دائرة التحكم. نجح الاقتران الرقمي، ومن هنا جاء صوت النقر. ومع ذلك، فإن الجهد الصحيح لا يصل إلى ملفات المقاولين. تحقق من اتصال السلك المشترك (COM). تحقق من أن محول التحكم يخرج الجهد المتوقع تحت الحمل.

قطرات الإشارة المتقطعة تصيب المنشآت المخطط لها بشكل غير صحيح. تحقق من انخفاض بطاريات جهاز الإرسال أولاً. بعد ذلك، قم بفحص موضع هوائي الاستقبال. إن تركيب الهوائي بالكامل داخل حاوية رافعة معدنية سميكة يحد بشدة من النطاق. قد تحتاج إلى تمديد هوائي خارجي. بالإضافة إلى ذلك، تحقق من تداخل التردد اللاسلكي المحلي الناشئ عن الآلات الثقيلة المثبتة حديثًا في مكان قريب.

إذا كان هناك اتجاه واحد فقط يعمل بشكل صحيح، فاشتبه في وجود عطل ميكانيكي أو كهربائي موضعي. قد تواجه مرحلًا محترقًا خصيصًا للدائرة "الأسفل" داخل جهاز الاستقبال. وبدلاً من ذلك، تدهور المفتاح الصغير المعيب الموجود أسفل وسادة السيليكون بجهاز الإرسال. اختبر استمرارية ملف الموصل لاستبعاد الارتباط الميكانيكي من جانب الرافعة.

خاتمة

يتطلب إقران جهاز الإرسال والاستقبال المرفوع دقة الأسلاك الميكانيكية تليها مزامنة رقمية آمنة. يمكنك تحقيق السلامة التشغيلية من خلال احترام متطلبات الجهد، والحفاظ على مفاتيح الحد، واستخدام تقنيات الإنهاء المناسبة. تعاقب البيئات الصناعية المعدات الهشة، مما يجعل العبوات القوية ذات التصنيف IP إلزامية.

قم بمراجعة مخطط الأسلاك الخاص بالرافعة الحالية قبل شراء بديل عن بعد. قم بتوثيق ألوان الأسلاك الحالية وجهود الموصلات. نوصي بشدة باستشارة كهربائي صناعي مرخص إذا كانت الموصلات الداخلية تبدو غير موثقة أو متدهورة بشدة أو معقدة للغاية. يضمن التنفيذ الصحيح في النهاية أن يتمكن المشغلون لديك من رفع الأحمال الضخمة بشكل آمن من مسافة آمنة.

التعليمات

س: هل يمكنني إقران أي علامة تجارية للرافعة الكهربائية عن بعد بجهاز الاستقبال الحالي الخاص بي؟

ج: عموما لا. تتزاوج أجهزة الإرسال والاستقبال عبر شرائح دقيقة خاصة ونطاقات تردد مشفرة محددة. يقوم المصنعون بتشفير خوارزميات فريدة في برامجهم الثابتة. يجب عليك عادةً شرائها كمجموعة متطابقة لضمان السلامة والأداء الوظيفي.

س: كيف يمكنني تجاوز جهاز الإرسال المفقود؟

ج: لا يمكنك تجاوزه بأمان. يجب عليك طلب جهاز إرسال بديل من الشركة المصنعة الأصلية. بمجرد استلامه، قم بإقرانه باستخدام زر الاقتران الداخلي لجهاز الاستقبال أو عن طريق مطابقة مفاتيح الغمس الداخلية بدقة مع الرمز الأصلي.

س: لماذا لا يعمل زر التحكم عن بعد الخاص بإيقاف الطوارئ بعد توصيل الأسلاك؟

ج: من المحتمل أن يكون جهاز الاستقبال متصلاً بالتوازي مع مصدر الطاقة الرئيسي بدلاً من أن يكون متسلسلاً بشكل مثالي مع الموصل الرئيسي لدائرة التحكم. يجب إعادة توصيل النظام بالكامل للتأكد من أن مرحل التوقف الإلكتروني يكسر دائرة التحكم المشتركة على الفور.
